回流焊接工艺

一、无铅回流焊

SMT外貌贴装线一样平常由丝网印刷机、贴片机和回流焊炉等三部分组成。。。。。。。

无铅回流焊工艺是目今外貌贴装手艺中最主要的焊接工艺。。。。。。。这种装备的内部有一个加热电路，，，，，将空气或氮气加热到足够高的温度后吹向已经贴好元件的线路板，，，，，让元件两侧的焊料融化后与主板粘结。。。。。。。这种工艺的优势是温度易于控制，，，，，焊接历程中还能阻止氧化，，，，，制造本钱也更容易控制。。。。。。。其控制难点是怎样迅速加温抵达设定值，，，，，且温度波动小。。。。。。。

二、系统设置

1、系统设置及说明

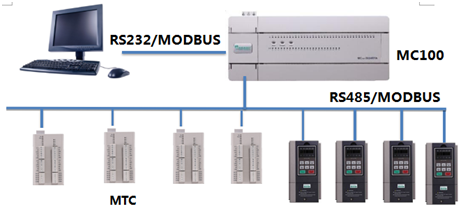

系统要求60点IO，，，，，28路温度控制。。。。。。。设置1台玛雅吧电气MC100系列PLC，，，，，3台MTC-08-NT（8路温控模浚？？？椋，，，，，1台MTC-04-NT（4路温控模浚？？？椋，，，，，1台盘算机监控，，，，，设置图如下：

①盘算机与PLC之间通过RS232毗连，，，，，接纳MODBUS通讯协议；；；；；；

②MC100系列PLC通过自带的RS485与4台MTC温控模浚？？？楹4台变频器毗连，，，，，接纳标准的MODBUS通讯协议。。。。。。。

2 、控制要点

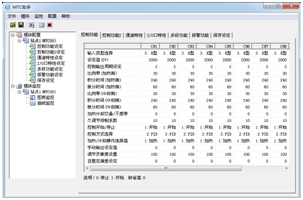

①MTC 温度控制：提供 MTC 助手软件，，，，，便于调试。。。。。。。浚？？？刂乒π瓒ǎ貉≡翊衅骼嘈汀⑸瓒ㄖ怠⒖刂剖涑鲋芷。。。。。。。（如下图所示）

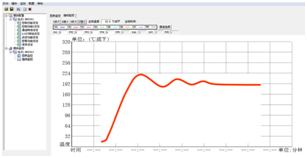

②图表监控：自整定操作，，，，，自动顺应 PID 参数，，，，，无需探索。。。。。。。自整定：通过驱动温控器内部自整定算法开启自整定功效，，，，，模拟装备温升历程。。。。。。。自整定完成后，，，，，该通道 PID 控制参数单位的比例带、积分时间、微分时间将转变为自整定后的控制参数（如下图所示）；；；；；；

③MC100 系列 PLC 接纳 MODLINK 表格方法，，，，，与 4 台 MTC 和 4 台变频器通讯，，，，，无需重大编程，，，，，轻松利便 ( 如下图所示）。。。。。。。

三、总结

该装备使用玛雅吧电气 MC100系列 PLC和 MTC后，，，，，运行稳固可靠。。。。。。。并大大节约了客户调试和维护时间。。。。。。。详细优势如下：

1、MTC多路智能温控模浚？？？ ,自整定 PID参数 ,轻松实现多温区控制 ,精度达± 1℃ ；；；；；；

2、MC100系列 PLC标配 2个通讯口，，，，， 1个接盘算机，，，，， 1个毗连温控和变频器 ,节约本钱；；；；；；

3、MODLINK便捷填表指令 ,轻松实现 PLC与多台温控和变频器 MODBUS通讯 ,且不占用扫描时间；；；；；；

4、提供 MODBUS协议动态毗连库，，，，，利便用 VB、 VC等高级语言挪用，，，，，读写 PLC数据；；；；；；

5、MC100掉电生涯数据通过内置电容写，，，，，无电池设计，，，，，免去电池维护懊恼。。。。。。。
