转杯纺纱机应用计划

一、转杯纺纱机简述

转杯纺纱是通过高速回转的转杯及杯内负压完成纤维运送、凝聚、并合、加捻成纱的一种新型纺纱要领,属于自由端纺纱领域。。。。。。目今转杯纺纱机通太过梳辊将喂入分子梳成一连一直的纤维并随气流匀称地输入转杯，，，，，由引纱卷绕机构将转杯纺的纱引出并卷绕成纱筒。。。。。。转杯纺纱使加捻与卷绕脱离，，，，，解决了高速和大卷装间的矛盾。。。。。。

转杯纺纱与古板的环锭纺纱相比，，，，，具有高速高产、大卷装、缩短工序、改善劳动条件、使用质料普遍、成纱匀称、结杂少、耐磨和染色性能好等特点。。。。。。因此，，，，，转杯纺纱是现在手艺上最成熟、应用面最广、经济效益十分显著的新型纺纱要领之一。。。。。。

二、转杯纺纱机计划

1、系统需求

案例中转杯纺纱机总共320锭，，，，，分为16节，，，，，每节20锭。。。。。。每锭有40个输入点，，，，，62个输出点。。。。。。主控制器要求带12路输入用于测速、启动等；；；；带10路输出用于启动变频器、报警等。。。。。。

机械共需要7路变频控制，，，，，划分为：纺杯、风机、分梳、引纱、喂棉、横动和除杂。。。。。。

系统需有触摸屏可举行参数设定和参数显示。。。。。。系统还需带有远程控制、监控、定位功效。。。。。。

2、系统设置计划说明

触摸屏：选用玛雅吧7寸触摸屏，，，，，用于参数设定和显示。。。。。。

主控制器：选用玛雅吧MC200系列PLC，，，，，加无线通讯定位？？？？？？镃GP。。。。。。MC200系列PLC带3路通讯通道，，，，，一起用于CGP无线通讯定位？？？？？？椋，一起用于毗连触摸屏，，，，，一起用于控制7个变频器。。。。。。

从控制器：机械分16节，，，，，每节做为一个从站，，，，，由玛雅吧MC100系列PLC控制，，，，，共16站。。。。。。每个从站之间接纳MCBUS协议通讯，，，，，并通过MODBUS协议与触摸屏举行通讯毗连。。。。。。

3、玛雅吧设置计划

HMI：MZ600-TT07P4B

主PLC：MC200-2012BRA + MC200-CGP （20入12出）

从PLC：MC100-3624BRA + MC100-0016ERN +MC100-0016ERN + MC100-0808ERN （44入64出）×16套

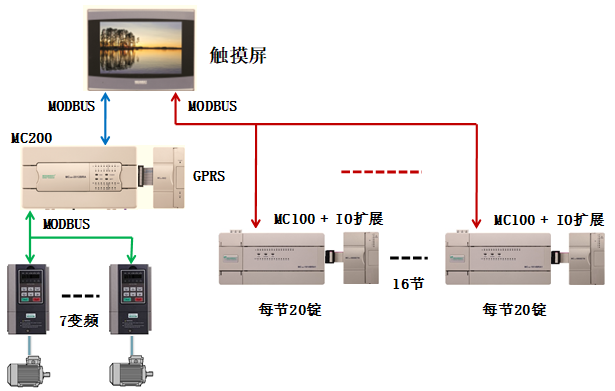

系统框图如下图所示：

4、系统计划要点

该案例的要点就是通讯。。。。。；；；；旧险鱿低扯际峭üㄑ毒傩锌刂坪褪荽。。。。。。触摸屏与主PLC，，，，，触摸屏与从站PLC，，，，，主PLC与变频器，，，，，各个从站PLC之间均是通过通讯来控制和传送数据的。。。。。。以是编写程序时，，，，，通讯部分就显得尤为主要，，，，，既要包管通讯的准确轮询，，，，，又要只管镌汰通讯时间，，，，，以知足数据传送速率既快且准确的要求。。。。。。

玛雅吧PLC提供了MODLINK指令，，，，，该指令无需程序员去编写通讯轮询的逻辑，，，，，也无需去一条一条编写通讯指令，，，，，只需完成MODLINK表格的数据填充，，，，，PLC即会自己循环执行每条通讯，，，，，还不占用扫描时间，，，，，通讯既快又利便。。。。。。

MCBUS通讯协议是玛雅吧PLC的内部通讯协议。。。。。。使用MCBUS通讯协议，，，，，无需编写指令，，，，，只需设置好通讯参数，，，，，即可使毗连的各个PLC之间可以自动相互交流部分D元件和M元件的数值，，，，，既快捷又利便。。。。。。

CGP是玛雅吧自己研发的无线通讯定位？？？？？？。。。。。。CGP具有远程数据传输、调试升级PLC程序、GPS定位等功效，，，，，能知足装备要求的远程控制、监控、定位的要求。。。。。。

三、总结

玛雅吧PLC提供MODBUS、MODRW、MODLINK等通讯指令，，，，，还拥有玛雅吧内部的MCBUS通讯协议，，，，，可凭证差别的需求选择差别的通讯协议或通讯指令。。。。。。应用规模广，，，，，且利便易用。。。。。。

玛雅吧自主研发的CGP无线通讯定位？？？？？？椋，具有GPRS数据传输、中英文短信收发、远程调试升级PLC用户程序、GPS实时定位、？？？？？？樽陨砑觳獾裙π。。。。。。齐全的功效能知足一直生长的现代工业远程通讯需求。。。。。。CGP还可与通用的组态软件一起构建数据中心，，，，，对各地的所有装备、机械举行数据纪录、统筹治理等，，，，，功效强盛。。。。。。
