住宅框架焊接计划

一、产品先容

装配式住宅俗称“拼装房”，，，，，它的全称是预制装配式住宅。。。。装配式住宅是用工业化的生产方法来制作，，，，，将住宅的部分或所有构件在工厂预制完成,然后运输到施工现场，，，，，将构件通过可靠的毗连方法组装而建成，，，，，在西欧及日本被称作工业化住宅或工业化住宅。。。。“拼装房”只是部分零件举行了预制，，，，，到施工现场也要和古板修建一样浇筑，，，，，并不是想象中的“搭积木”。。。。因此衡宇建成后从外观上看与古板住宅没有显着区别。。。。

装配式修建主要包括预制装配式混凝土结构、轻钢结构、现代木结构修建等。。。。其中轻钢结构修建具有施工工期短、造价本钱低、外界天气对施工历程影响小等突出优点，，，，，在住宅修建中应用越来越普遍。。。。

轻钢住宅修建中，，，，，构件相互毗连的节点作为主要受力部位，，，，，很是要害。。。。这些节点主要包括：柱与柱节点、梁与柱节点、梁与梁节点等方面。。。。在整个设计历程中，，，，，大宗接纳方管柱作为节点举行相互毗连，，，，，以包管节点结构可靠、清静，，，，，且施工稳固、轻盈、清静，，，，，这样可大大缩减现场焊缝的毗连。。。。

图1 装配式住宅

二、客户先容

安徽鸿路钢结构（集团）股份有限公司建设于2002年，，，，，拥有合肥、武汉、金寨、重庆、涡阳，，，，，宣城等大型装配式钢结构修建及智能停车装备研发制造基地，，，，，面积达200多万平米，，，，，是现在中国最大的钢结构企业集团之一。。。。公司主营营业有钢结构及其配套产品加工、钢结构工业修建、新型建材产品生产销售、装配式高层钢结构住宅、定制化洋房、高端智能立体车库制造运营、工业地产投资建设运营、绿色钢结构房产开发等，，，，，产品销往全球37个国家和地区。。。。

玛雅吧(中国区)官方网站

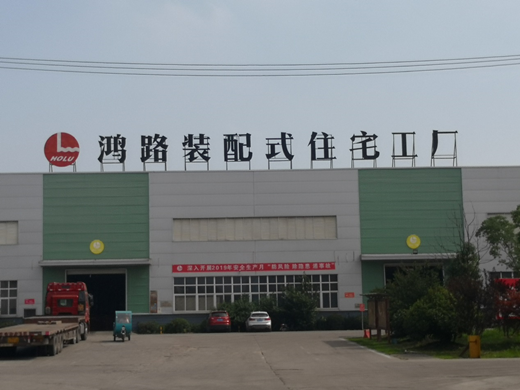

图2 鸿路工厂

三、现场问题

制品方管柱是由一节方管与两片挡板焊接而成。。。。挡板材质为Q345，，，，，厚度在32mm~35mm之间；；；；；；；方管柱材质为Q345，，，，，厚度在12mm~20mm之间。。。。方管柱开坡口，，，，，角度在25°~37°之间。。。？？？突岣咝，，，，，实验接纳机械人焊接，，，，，但由于板材厚，，，，，间隙窄，，，，，多层多道焊，，，，，根部大宗泛起未熔合，，，，，产品及格率极低，，，，，亟待解决。。。。

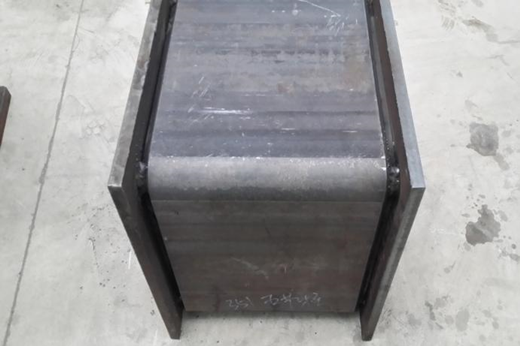

图3 方管柱

四、玛雅吧电气推荐焊机装备及计划

针对客户现真相形，，，，，推荐玛雅吧电气Artsen PM500FR焊机，，，，，接纳碳钢直流工艺。。。。Artsen PM500FR是一款全数字高频智能逆变焊机，，，，，可举行碳钢、不锈钢、铝合金等材质的直流、脉冲全位置焊接。。。。此款焊机有以下优点可以解决客户问题：

① 高压寻位、电弧跟踪功效稳固可靠，，，，，多层多道焊接质量稳固。。。。

② 搭载有“特殊能量控制的短途经渡”工艺，，，，，该工艺通过实时控制焊接电流和电压，，，，，调理熔滴过渡特征和熔滴形状，，，，，大幅增添熔深，，，，，消除未熔合，，，，，改善焊缝成型。。。。

③ 通过全新控制计划和合理的工艺参数优化包管起弧柔，，，，，收弧稳固，，，，，包管焊缝整体质量。。。。

④ 送丝机接纳高性能数字电机、码盘反响、四轮送丝和准确送丝机构来确保送丝稳固性，，，，，进而包管优异的焊接。。。。

⑤ 配有模拟、数字等多种通讯方法，，，，，与专机、机械人通讯简朴快捷。。。。

⑥ 防护品级更高、可靠性好、故障率低，，，，，可以包管恒久大批量焊接，，，，，焊缝质量稳固可靠。。。。

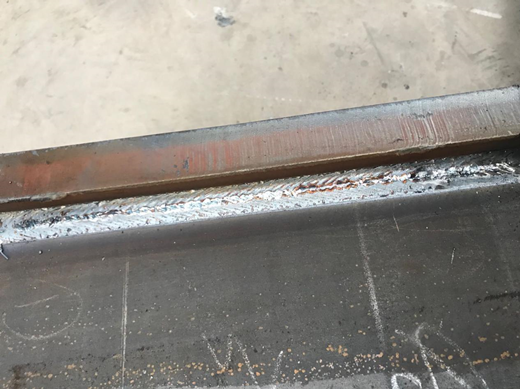

图4 焊缝

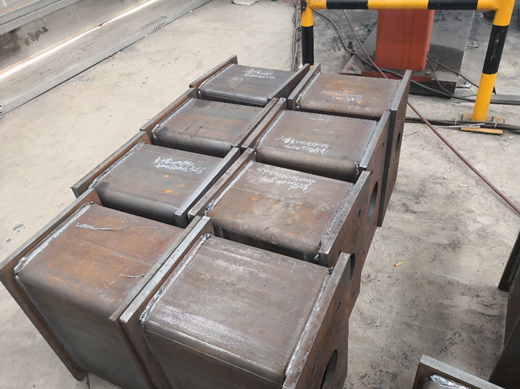

图5 工件

五、效果比照

接纳玛雅吧电气Artsen PM500FR，，，，，配合机械人焊接，，，，，焊缝成型雅观，，，，，飞溅小，，，，，根部融合稳固，，，，，及格率达96%，，，，，效率大幅提升，，，，，比照之前人工焊接，，，，，效率提升了4倍。。。。

六、应用

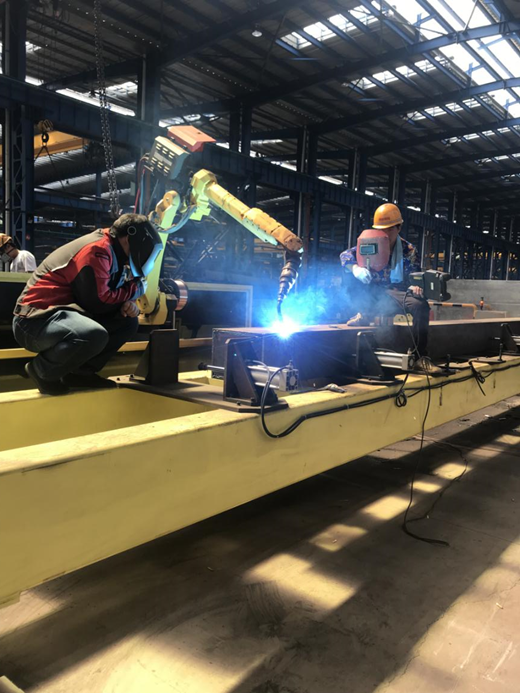

图6 现场焊接
