水箱拉丝机应用计划
金属焊接与加工 水箱拉丝机应用计划
水箱拉丝机应用计划

一、 应用概况

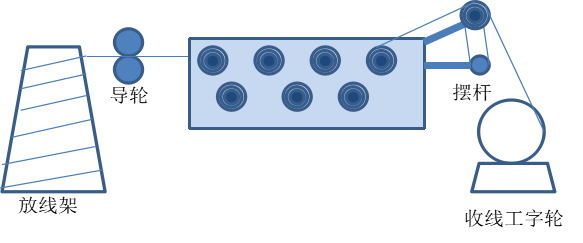

水箱拉丝机是将特种钢丝逐级拔拉成知足现实工艺需要的帘线丝。 。。水箱式拉丝机是由多个拉拔头组成的小型一连生产装备, 将拉拔头置于水箱中，，，，，，，通过逐级拉拔，，，，，，，最后将钢丝拉到所需的规格并用工字轮举行收线。 。。事情示意图如下：




二、应用需求

1、牵伸电机低频力矩要大。 。。在低频点动穿线时，，，，，，，要有足够力矩，，，，，，，响应速率快且平稳，，，，，，，且不允许有反转征象的爆发。 。。

2、收线电神秘包管无论在起停时，，，，，，，摆杆都处于设定位置，，，，，，，这要求变频器要有快速响应能力。 。。

3、MV300T变频器对初始卷径不敏感，，，，，，，这顺应了最先收线时卷径往往有误差,或半卷启动的情形。 。。另外MV300T启动时对摆杆位置无要求，，，，，，，这降低客户最先穿线的事情量。 。。

三、玛雅吧电气解决计划

现场系总共使用一台MV300T-4T37和一台MV300T-4T15玛雅吧电气张力专用变频器实现传动控制。 。。37KW作为主牵引，，，，，，，速率由PLC给出，，，，，，，15KW作为收线变频器，，，，，，，主速由37KW变频器目今运行频率经模拟量AO1输出,到本机的AI1，，，，，，，作为本机的线速率输入信号。 。。再叠加摆杆的实时PID盘算的速率作为最终速率。 。。 MV300T张力专用变频器对初始卷径不敏感，，，，，，，这顺应了最先收线时卷径往往有误差，，，，，，，或半卷启动的情形。 。。另外MV300T启动时对摆杆位置无要求，，，，，，，降低了客户最先穿线的事情量。 。。
